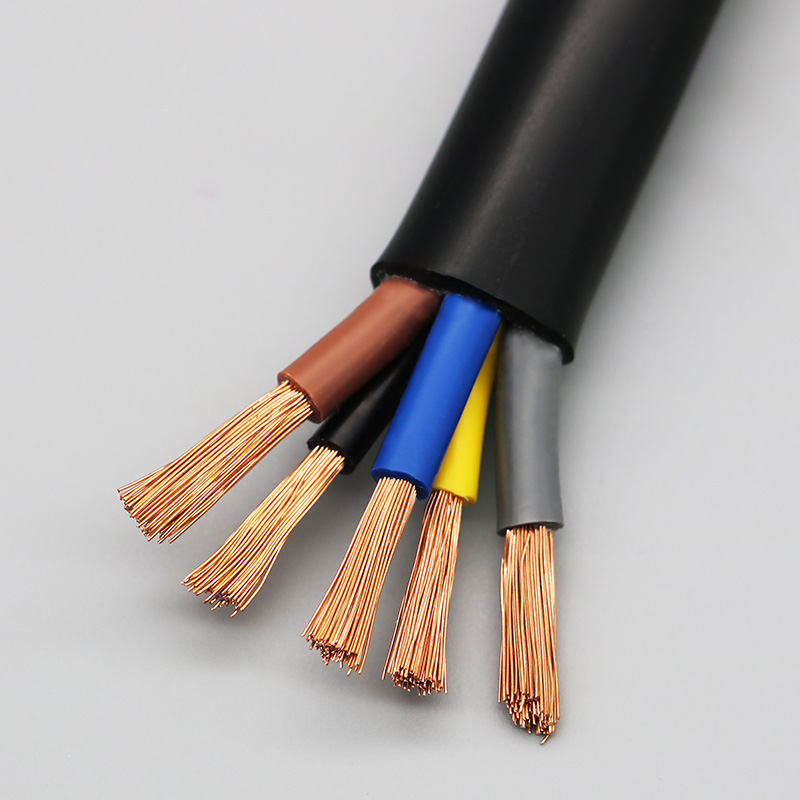

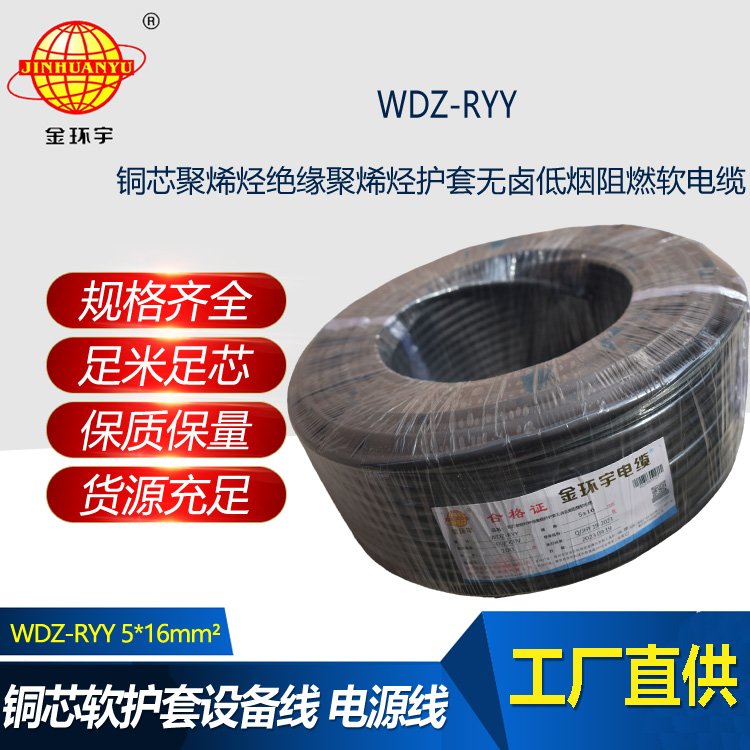

WDZ-RYY 銅芯聚烯烴絕緣聚烯烴護套低煙無鹵阻燃軟電纜

本規范規定了額定電壓300/500V，PVC絕緣或聚烯烴絕緣阻燃耐火軟電纜;2~5芯絕緣或聚烯烴絕緣阻燃耐火軟電纜的工藝規范、技術要求、驗收規則。

WDZ-RYY低煙無鹵軟護套電纜的主要型號有：

額定電壓300/500V：WDZA-RYY、WDZB-RYY、WDZC-RYY,WDZAN-RYY,WDZBN-RYY,WDZCN-RYY。

2 電纜的使用特性、分類與命名

2.1 使用特性

2.1.1電纜額定工作電壓：450/750V、600/1000V。

2.1.2電纜導體的長期工作溫度：70℃。

2.1.3電纜敷設時環境溫度應不低于0℃。

2.1.4電纜小彎曲半徑：

非鎧裝電纜：阻燃型為電纜外徑的6倍，耐火型為電纜外徑的12倍;

鎧裝型電纜為電纜外徑的20倍。

2.2 電纜型式由系列代號、絕緣、護套材料代號、外護層和性能特征代號5個部分組成。

2.3 電纜的基本型式、產品名稱和適用范圍：

型式代號 名 稱 適用范圍

ZA-RV 銅芯阻燃PVC絕緣軟電纜 架空、管道、室內、電纜溝、地下直埋

ZA-RVV 銅芯阻燃PVC絕緣PVC護套軟電纜

WDZ-RYY 銅芯無鹵低煙聚烯烴絕緣阻燃軟電纜

WDZA-RYY 銅芯阻燃無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜

WDZAN-RYY 銅芯耐火無鹵低煙聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
